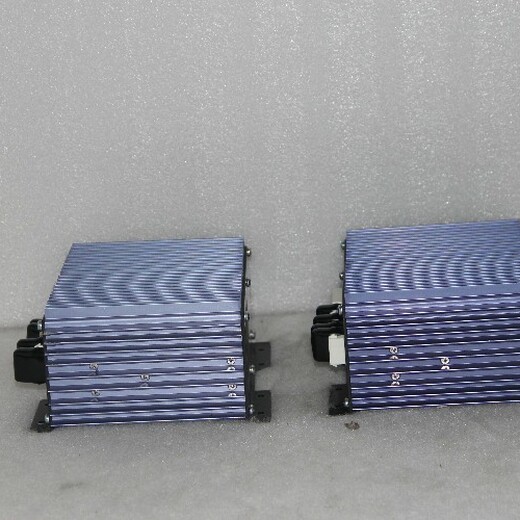

FOXBORO FBM201 P0914SQ
比例控制方式
比例控制模式根據誤差按比例改變控制器輸出。如果誤差增加，則控制動作按比例增加。

比例控制的可調設置稱為控制器增益 (Kc)。較高的控制器增益會增加給定誤差的比例控制量。如果控制器增益設置得太高，控制回路將開始振蕩并變得不穩定。如果設置得太低，控制回路將無法充分響應干擾或設置點變化。

對于大多數控制器，調整控制器增益設置會影響積分和微分控制模式中的響應量。

純比例控制器
通過關閉積分和微分模式，可以將 PID 控制器配置為僅產生比例作用。比例控制器易于理解和調整：控制器輸出只是控制誤差乘以控制器增益，再加上偏置。需要偏置，以便控制器可以在誤差為零（設的過程變量）時保持非零輸出。缺點是偏移量，這是一種持續誤差，不能僅通過比例控制來消除。在純比例控制下，偏移將一直存在，直到操作員手動更改控制器輸出的偏差以消除偏移。這稱為控制器的手動重置。

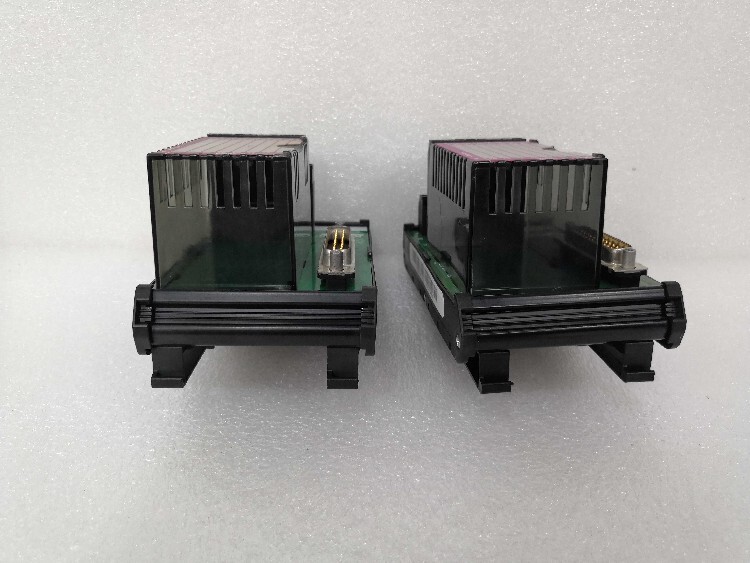

FOXBORO FBM201D P0922YK
功能塊圖 用于以圖形塊形式表示的 PLC 程序。它表示進入功能塊的信號或數據流，當它在 PLC 邏輯中執行時，會產生一個或多個輸出。每個功能塊都已預先編程以執行特定功能，用戶插入輸入和輸出。

plc功能框圖實例功能塊可以具有標準功能，例如定時器、計數器、用戶定義的塊以獲得平均值、縮放值、找出小值和大值等。編程更容易，但在與在線解決任何問題時更難可編程控制器。人們看不到單的輸入或輸出被激活，因?yàn)楣δ軌K作為一個整體工作并作為一個整體元素顯示。與繼電器梯形邏輯相比，在功能塊中設計的閉鎖指令、觸發器和互鎖等運行過程所需的基本功能很難進行故障排除。

FOXBORO FBM204 P0914SY
梯形圖邏輯 是用于 PLC 的主要編程方法。它模仿繼電器邏輯（開關、繼電器、線圈和觸點的組合）。使用梯形圖邏輯作為主要編程方法的決定非常具有戰略意義，因?yàn)樗恍枰鄷r(shí)間來重新培訓工程師來適應這一點。代 PLC 使用基于繼電器邏輯接線圖的技術進行編程。這消除了教電工、維護技術人員和工程師如何編程的需要。時至今日，梯形圖邏輯仍然是流行的 PLC 編程方法。

下面是一個非常簡單的電機控制繼電器邏輯及其對應的梯形圖邏輯。繼電器邏輯具有啟動開關、停止開關、控制繼電器和繼電器線圈 (CR1) 以及電機 (Mtr)。梯形圖邏輯與繼電器邏輯具有相似的外觀和感覺。但是繼電器邏輯的物理開關和線圈被 PLC 的內存位置取代，表示為輸入 (I) 和輸出 (O)。

PLC 系統處理許多數字，這些數字代表與過程有關的不同類型的信息。這些過程或機器參數可以是輸入或輸出設備、計時器、計數器或其他數據值的狀態。這些存儲器類型可用于存儲各種信息，并可在各種繼電器梯形圖邏輯指令中使用。這些通常稱為“標簽”。標簽可以是不同的數據類型。布爾（離散）、整數、浮點數、字符串和時間。
