3500/45 固件和軟件要求
將 3500/45 位置監視器添加到現有 3500 系統時，需要以下固件和軟件版本或更高版本：

3500/20 RIM 固件版本。G
3500配置軟件2.41
3500數據采集2.20
3500操作員顯示器1.20
3500/93 顯示接口模塊 135799-01
固件版本 G
對于使用 RPT 的閥位，您擁有 3500 配置軟件 3.00 或更高版本。

產品屬性
3500 機架的主要連接
支持私有協議
它放置在插槽 1 中。
支持 TDXnet、TDIX 和 DDIX 等通信處理器。

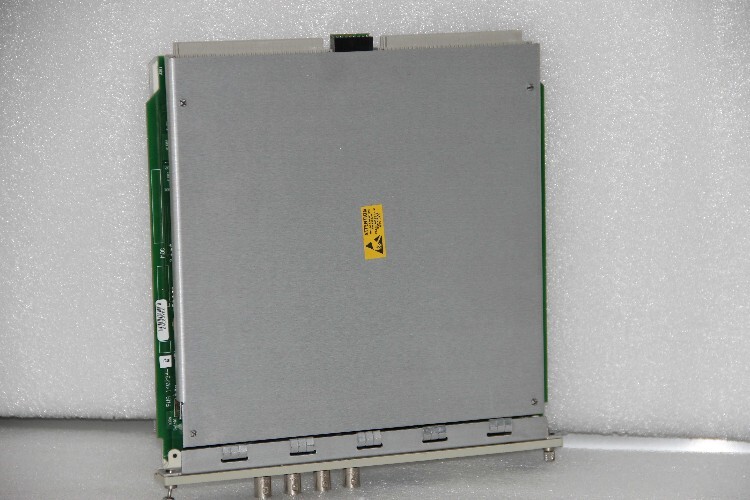

增強型鍵相模塊
增強型 3500 系統模塊稱為增強型鍵相模塊。在與傳統系統中使用的現有 Keyphasor 模塊在形狀、配合和功能方面保持完全向下兼容性的同時，它比以前的設計提供了增強的 Keyphasor 信號處理功能。修訂后的 149369-01 模塊完全取代了 Keyphasor 模塊 PWA 125792-01。
當三重模塊冗余 (TMR) 應用需要系統鍵相輸入時，3500 系統應使用兩個鍵相模塊。在此設置中，模塊并行運行，為機架中的其他模塊提供主要和輔助鍵相信號。
如果不存在超過四個主鍵相輸入信號，則具有四個以上鍵相輸入的系統可以使用配對布置。

3500/15是Bently Nevada開發的高壓AC/DC電源模塊。該組件為半高模塊，安裝在機架左側槽位。該組件充當本特利內華達機械狀態監測系統的電源模塊。舊版 3500 交流電源、高壓交流 PIM 和低壓交流 PIM 與通用交流電源和 PIM（電源輸入模塊）不兼容。Legacy 3500 高壓和低壓直流電源及 PIM 與 Legacy 3500 高壓和低壓直流電源及 PIM 不兼容。

3500/15 特點
3500 機架中可容納一個或兩個具有任意交流和直流組合的電源。整個機架可由任一電源供電。當機架中放置兩個電源時，底部插槽中的電源用作主電源，而較高插槽中的電源用作備用電源。第二個電源（如果安裝）可作為個電源的備份。只要安裝了第二個電源，移除或插入任一電源模塊就不會影響機架的運行。交流和直流電源接受各種輸入電壓并將其轉換為其他 3500 模塊可以使用的電壓。3500 系列機械保護系統配備以下電源：

通用交流電源
高壓直流電源
低壓直流電源

為作為TMR系統運行，3500 監測系統安裝以下模塊:

●一個TMR型式的框架接口模塊

●兩個電源(如果其中一個發現有故障，另一個電源可無間斷自動供應全部電力)。

●同一槽內兩個鍵相器模塊(如果鍵相器信號需要)。

●同一槽內兩個TMR繼電器模塊(如果需要)

●相鄰槽內的三個同類型監測器模塊。

●相鄰槽內2~3個通訊通路模塊(如果與外設通訊時需要)。
