宋代《營造法式》中就有明確規定，建筑彩畫方法分為五彩遍裝、碾玉裝、青綠迭暈菱問裝、育綠裝飾、丹粉刷飾和雜間裝六大類，并對如何襯底、貼金、調色、襯色、淘取石色及熬煉桐油等工藝，都有具體規定和要求。色彩應用上，等級嚴格。建筑的色彩運用較強地表現出不同朝代的審美習慣。例如，南北朝至隋唐，宮殿、廟宇建筑多用白墻、紅柱，或在柱、訪、斗拱上施以各種彩繪，青瓦或琉璃剪邊屋頂。宋、金的宮殿建筑，多為白石臺基、紅墻、紅門、紅柱、紅窗、黃綠兩色琉璃瓦屋頂。斗核、訪額等用朱紅或白粉襯底，繪青綠彩畫、間裝金色。 至明清時期，白石臺基，宋紅色墻柱門窗和以青綠冷色為主調的金碧交輝的仿梁彩畫，黃綠色琉璃瓦屋頂的建筑，更顯得流光溢彩，絢麗奪目。

琉璃瓦可選用大青、二青、缸土、堿土、紫砂，木節等軟硬質原料及廢匣缽粉、瓷粉等原料。另外，也可用部分采用煤矸石、煤研灰等礦物廢渣、工業副產品來降低生產成本，也獲得滿意效果。

用的是當地的兩種紫砂原料，將其置換白坯料中的青土成分而配成。

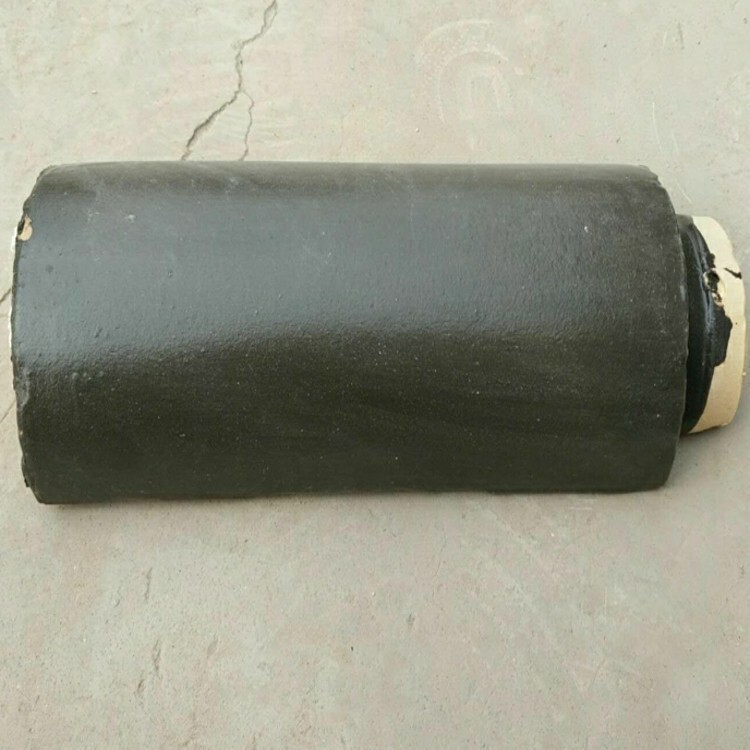

琉璃瓦的普通瓦件筒瓦、板瓦采用擠制成型，擠坯機（TCL350真空擠出機）是在攪泥機的出泥口加裝一個與坯體尺寸相同的機頭，待坯擠出后，用鋼絲切成瓦坯，放支架上晾干、修坯、干燥后燒成。

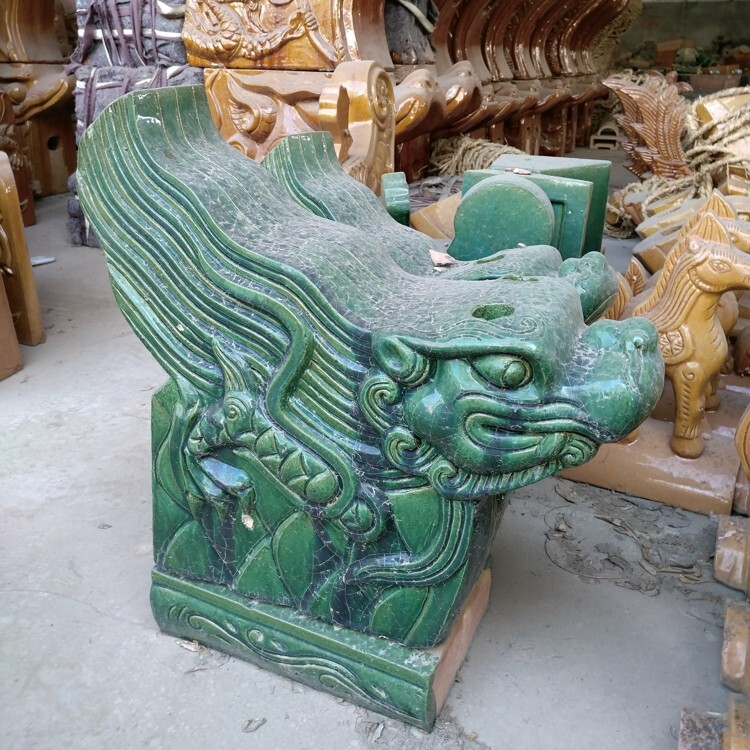

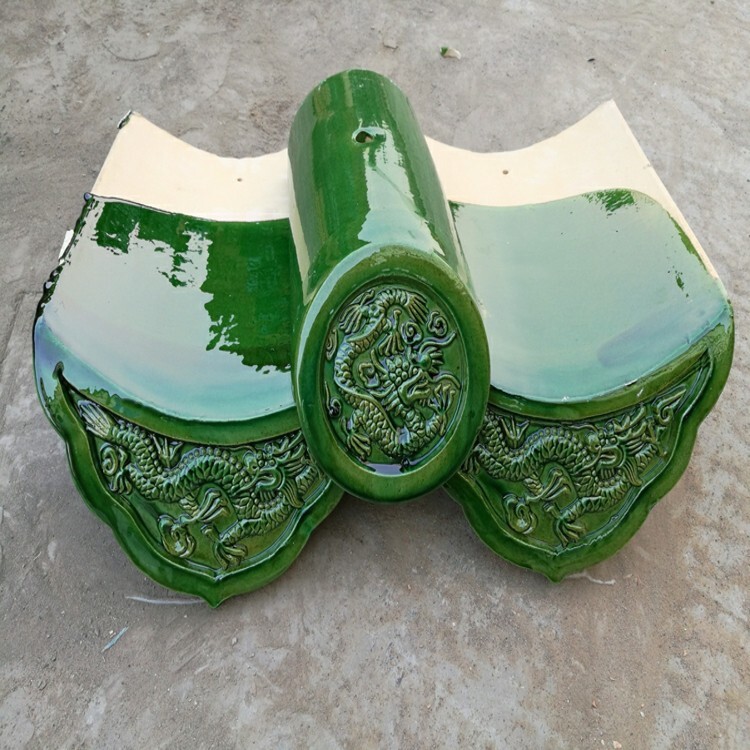

琉璃瓦中的勾頭，滴水瓦件以及走獸、釘帽、花窗和正吻、垂獸等構件采用手工成型或注漿成型。手工成型是將坯泥拍打成泥餅，在石膏模內壓印出有花紋的坯體，稍干后起坯貼接，將工作面修整打光。

傳統琉璃瓦用生鉛釉以鉛丹作助熔劑，主要著色劑是鐵、銅、錳、鈷等金屬氧化物，屬于pbo－SiO2二元系統，約在850℃—1000℃溫度中燒成。生鉛釉隨色劑含量多少，直接影響釉色深淺變化，可獲得層次豐富的色彩。

安裝琉璃瓦做好屋面防水，為了加強防水層與砂漿墊層的結合、防止瓦件滑坡，可在防水層的表面粘上粗砂或小石礫，不適宜小砂礫的要釘防滑條。墊層應采取必要的瓦面防滑措施，在墊層上鋪設金屬網與預埋的鋼筋頭焊在一起，順屋面橫向位置，在墊層表面放幾道鋼筋，與預埋的鋼筋頭焊在一起，鋪瓦時可將部份板瓦及垌瓦用銅線捆在鋼筋上。

鋪底瓦從檐口開坑，底瓦每塊間隔約260mm寬，瓦底鋪水泥砂漿，疊瓦釉面見光100-120mm，從檐口往脊頂方向排列。鋪蓋瓦從檐口兩坑底瓦的頂部塊先鋪花邊，并用銅絲掛牢釘在水泥中固定，花邊的后部往脊頂方向鋪貼蓋瓦，每塊間隔約100-120mm，底鋪水泥砂漿。底瓦、蓋瓦鋪貼到脊頂時，垂直面用盾瓦收口。

琉璃瓦主要成分是粘土，粘性非常強，琉璃瓦制作工序：經過練泥，制坯，再涂釉，經過十幾道工序，然后再高溫燒制而成。具有強度高、平整度好，吸水率低、抗折、抗凍、耐酸、耐堿、褪色等顯著特點。廣泛適用于廠房，住宅、賓館、別墅等工業和民用建筑。釉料有多種顏色，色澤明快，顏色有黃、綠、藍、紫、黑、白、紅等等。

古建筑多半采用五顏六色的琉璃瓦，它的燒制工藝與普通瓦不一樣，是一種彩色釉質異形瓦。上面有一層釉質，細膩光亮，屋檐的琉璃瓦為彩釉圓筒形。如果去尋幽探古，老建筑上特別是寺廟還可見其蹤影。
